Patlamaya dayanıklı titreşim vericisi

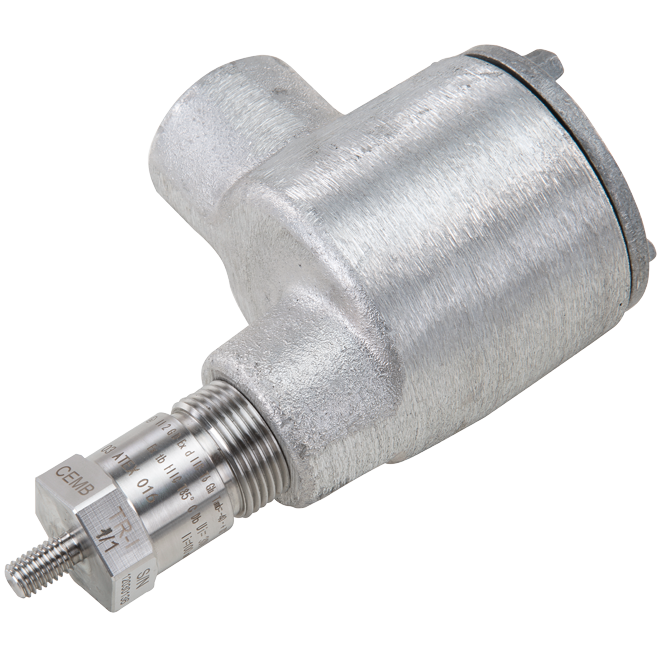

Entegre verici TR-I, herhangi bir döner makine desteğinin mutlak titreşimlerini ölçer ve 2 telli teknikle (4 ÷ 20 mA akım döngüsü) doğrudan bir veri toplama sistemine arayüz oluşturabilir. Sinyal, titreşim hızına veya ivmesine orantılıdır.
TR-I-ATEX, AISI 316L paslanmaz çelik gövdeye ve makine bağlantı dişine sahiptir. Ayrıca, terminal kartı için ¾” NPT dişi dişli döküm alüminyum kasa ile birlikte sunulur.
Verici, aşağıdaki sınıflandırılmış alanlar için sertifikalıdır:
| Yapı | AISI 316L paslanmaz çelik gövde |
| Die-cast alüminyum patlama kutusu | |
| Güç kaynağı | 24 Vdc (10 ÷ 35 Vdc) akım döngüsü 4 ÷ 20 mA (2 telli) |
| Harici bağlantılar | Terminal kartı |
| Çevresel kullanım alanı | - 40°C ÷ + 70°C |
| IP65 | |
| Ölçü tipi | Omnidirectional seismic (absolute vibration) |
| Dinamik Alan | ± 18 g |
| Yanal Duyarlılık | < 5 % |
| Doğrusallık | ± 2% - 75 Hz |
| Dinamik Performanslar | ±3% / 10Hz-1kHz |
| -3db / 1Hz – 2kHz | |
| Yalıtım | ≥108 Ω sinyal ile kasa arasında |
| Bağlantı ekseni | Herhangi |
| Standart makine bağlantı dişi | M8x1,25 |
| ¼”-18NPT | |
| Bakım | Bakım gerektirmez |
| Sipariş verirken belirlenmesi gereken parametreler | Ölçme alanı |
| Montaj torku | Makine bağlantı dişi |
| Sertifika | 5÷10 N-m |
| Ex II 2GD Ex d IIC T6 Gb Ex tb IIIC T85°C Db |
